数据中心间接蒸发冷却技术

间接蒸发冷却技术凭借高效节能、环境友好等优势，成为数据中心冷却领域的重要发展方向。本文将从工作原理、关键技术、与其他冷却技术对比、应用范围与限制、常见故障及解决方案、日常运维保养等方面，全面解读数据中心间接蒸发冷却技术。
一、间接蒸发冷却技术工作原理
间接蒸发冷却技术的核心原理是通过水蒸发吸热降低空气温度来冷却换热器内的冷却介质，通过喷淋常温水，通过水与不饱和空气进行热湿交换降低空气温度，由于喷淋水或蒸发水没有与换热器内的冷却介质接触，称为间接蒸发冷却。
根据产出介质的不同，间接蒸发冷却技术可分为三大类 ：
风侧间接蒸发冷却技术：主要用于冷却空气，将处理后的低温空气送入数据中心室内，为服务器 等设备降温。
制冷剂侧间接蒸发冷却技术：针对制冷剂进行冷却，通过降低制冷剂温度，提升制冷系统的效率。
水侧间接蒸发冷却技术：以水作为冷却介质，冷却后的水可用于数据中心内各类散热设备的降温。

二、关键技术和部件
（一）核心技术

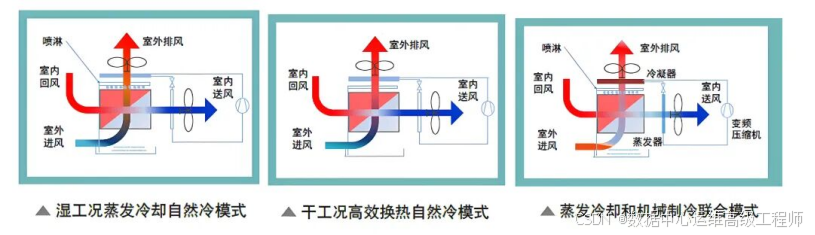

间接蒸发冷却机组技术具备三种灵活的运行模式，可根据室外环境温度的变化自动切换，以实现最佳的冷却效果和能效：
干工况模式：当室外环境温度较低时，充分利用自然冷源。室外温度较低的冷空气与数据中心内温度较高的热空气在空-空换热器中直接进行热量交换，无需开启喷淋系统。热空气经过换热后温度降低，随后被送回数据中心室内，满足设备的散热需求。这种模式下，设备能耗极低，能最大程度利用自然能源。
湿工况模式：在室外环境温度较高，仅靠自然冷源无法满足冷却需求时，开启喷淋水循环系统。系统向外部空气侧喷淋常温水，将外部空气冷却至湿球温度。被冷却后的室外侧湿空气通过换热器翅片与室内侧热空气进行高效换热，大幅增强换热效果，确保送入数据中心的空气温度符合要求。
混合工况模式：当室外环境温度处于干工况和湿工况的过渡区间时，系统会根据实际情况，部分开启喷淋系统，并结合自然冷源进行换热。这种模式既能保证冷却效果，又能避免过度消耗水资源和能源，实现能效与冷却需求的平衡。


（二）重要部件
1.空-空换热器：作为热量交换的核心部件，其性能直接影响冷却效率。通常采用翅片式结构，增大空气与换热器表面的接触面积，提升换热效果。
2.喷淋装置：负责向空气侧喷淋常温水，为水的蒸发吸热提供条件。喷嘴的设计至关重要，需保证水雾均匀分布，以最大化水与空气的接触面积，提高蒸发效率。
3.补冷盘管：在极端高温天气或冷却需求较高时，补冷盘管可辅助降温，确保送出的空气温度符合数据中心的要求，是保障系统冷却能力稳定的重要补充部件。
4.水循环系统：由水泵、管道、集水盘等组成，负责将水输送至喷淋装置，并回收未蒸发的水进行循环利用。其中，变频泵的应用可根据实际需求调节水量，实现水资源的节约。
5.监测与控制系统：包含各类传感器（如温度传感器、湿度传感器、水压传感器、水电导率传感器、pH值传感器等）和程序控制系统。传感器实时采集系统运行参数，程序控制系统根据参数变化自动调整运行模式，确保系统稳定、高效运行，并在出现异常时及时报警。

三、与传统水冷/风冷精密空调及液冷空调的对比
为了更清晰地展现间接蒸发冷却技术的优势与特点，以下将其与传统水冷精密空调、风冷精密空调及液冷空调在多个维度进行对比：

对比维度	间接蒸发冷却技术	传统水冷精密空调	传统风冷精密空调	液冷空调
能效比	较高，水汽化潜热大，蒸发冷却效果优于风冷，全年能效比优势明显	中等，需消耗较多电能驱动水泵、冷却塔等设备，且存在管道热损失	较低，受室外环境温度影响大，在高温天气下需频繁开启压缩机，能耗较高	高，液体的比热容大，换热效率高，尤其适用于高密度机柜
水资源消耗	需消耗一定水资源，可通过变频泵、水循环利用等技术节约	消耗大量水资源，冷却塔蒸发损失和排污损失较大	无需消耗水资源	消耗较少水资源，主要消耗冷却液体
适用场景	适用于场地水资源充沛、气候适宜、空气质量良好的地区，可满足低密度机柜（一般≤8kW/机柜）需求；智能热管氟泵空调不受地域和水资源限制	适用于水资源丰富、对冷却精度要求较高的中高密度数据中心，但在缺水地区应用受限	适用于水资源匮乏、对冷却效率要求不高的低密度数据中心，在高温、高湿地区冷却效果不佳	适用于高密度机柜（如≥10kW/机柜）、对散热效率要求极高的数据中心，如AI数据中心等
占地面积	一体化设备属于全空气系统，占地面积较大	系统组成复杂（包含冷水机组、冷却塔、管道等），占地面积大	室外机占地面积较大，室内机占地面积相对较小	根据液冷方式不同，占地面积有所差异，部分浸没式液冷系统占地面积较小
初期投资	中等，设备及安装成本高于传统风冷精密空调，低于液冷空调和部分高端水冷精密空调	较高，冷水机组、冷却塔等设备成本及管道安装成本较高	较低，设备结构相对简单，安装成本较低	高，冷却液体、专用服务器机柜及配套设备成本较高
后期运维	运维要求较高，需定期检查水质、清洗换热器、维护喷淋系统等，但智能型设备可降低部分运维难度	需定期维护冷水机组、冷却塔、管道系统，处理水垢、腐蚀等问题，运维成本高	运维相对简单，主要维护室外机换热器、室内机过滤网等，但高温天气下故障风险较高	运维难度较高，需定期检查冷却液体的性能、泄漏情况，维护专用设备，对运维人员技术要求高
环境适应性	智能热管氟泵空调可在无水条件下运行，适应范围广；普通空-空换热机组在缺水干旱、空气质量差的地区应用受限	在缺水地区应用受限，且受水温影响较大，低温天气下需防冻处理	在高温、高湿地区冷却效果差，低温天气下制热需辅助加热	对环境温度、湿度适应性较强，但对冷却液体的温度控制有一定要求


四、间接蒸发冷却技术应用范围和使用限制
（一）应用范围
1.数据中心类型：适用于低密度机柜机房（一般机柜功率≤8kW），如中小型企业数据中心、普通互联网数据中心等。对于采用智能热管氟泵空调的间接蒸发冷却技术，由于其不受地域和水资源限制，可应用于各类数据中心，包括在无水条件下运行的场景。
2.气候区域：普通间接蒸发冷却空-空换热机组更适合气候适宜、水资源充沛的地区，如我国南方部分多雨、湿度适中的地区，以及北方夏季温度较高但水资源相对充足的地区。智能热管氟泵空调则可在全国范围内应用，无论是高温干燥的西北地区，还是寒冷的东北地区，都能稳定运行。
3.辅助冷却场景：间接蒸发冷却冷水机组可作为水冷冷水系统的冷却塔使用，替代传统冷却塔，提升冷却效率；在全年气候适宜的区域，还可直接为数据中心提供冷水，作为主要的冷却方式。
（二）使用限制
1.设备体积与场地要求：间接蒸发冷却空-空换热机组属于全空气系统，体积较大，对数据中心的机房面积和层高有一定要求，在空间狭小的数据中心应用受限。
2.水资源依赖：普通间接蒸发冷却技术需要消耗水资源，在缺水干旱地区应用受到严重限制，即使采用节水技术，也难以完全摆脱对水资源的依赖。
3.水质要求：对水质的要求极为严格。若水质不符合标准，易导致换热器结垢、脏堵、腐蚀，不仅会降低换热效果和制冷量输出，还会缩短设备使用寿命。因此须配套完善的水处理技术，增加了系统的复杂性和成本。
4.空气质量影响：空气中的灰尘、颗粒物等杂质易附着在换热器翅片和喷嘴上，导致换热器脏堵、喷嘴堵塞，影响系统运行效率。因此，在空气质量较差的地区应用时，需加强空气过滤和设备维护，否则会增加故障风险。
5.运维技术要求：相比传统冷却技术，间接蒸发冷却技术的日常运行维护要求更高，需要专业的运维人员掌握水质监测、设备检修、故障排查等技能。若运维不当，易引发设备故障，影响数据中心的稳定运行。

五、常见故障分析及解决方案间接蒸发冷却技术常见故障及对应的解决办法：


故障类型	故障原因	解决方案
换热器换热效率下降	1.换热器翅片积尘、结垢，影响热量交换； 2.水质不佳，导致换热器内部腐蚀、结垢； 3.空气流量不足，与换热器接触不充分	1.定期清洗换热器翅片，对于普通间接蒸发冷却机组，可根据空气质量情况每3-6个月清洗一次；对于应用在灰尘严重地区的制冷剂侧间接蒸发冷却机组，每隔3个月清洗一次，每年至少清洗两次。清洗时可采用高压水枪冲洗或专用清洗剂浸泡；2.加强水处理，确保水质符合指标要求，定期监测水质，及时更换过滤介质、添加水处理药剂；3.检查风机运行状态，清理风机叶片积尘，若风机故障则及时维修或更换，确保空气流量达到设计要求
喷淋系统故障（喷嘴堵塞、喷雾不均匀）	1.水中杂质较多，堵塞喷嘴； 2.喷嘴长期使用后磨损或损坏； 3.水压不稳定，导致喷雾不均匀	1.定期检查喷嘴，比较喷嘴的水雾面积大小，如有水雾面积小或无水雾喷出的喷嘴，需拆卸喷嘴并清洗内部过滤器件；若过滤器件损坏，及时更换；2.对磨损、损坏的喷嘴进行更换，确保喷嘴型号一致，喷雾效果符合要求；3.检查水泵运行状态，若水压不稳定，调整变频泵参数或维修、更换水泵；同时检查管道是否有泄漏、堵塞，及时处理管道问题
水系统异常（水压过低、水质恶化）	1.水泵故障，导致水压下降； 2.管道泄漏，造成水量损失，水压降低； 3.水处理系统失效，未及时添加药剂或更换树脂，导致水质恶化； 4.集水盘排污不及时，污水回流污染水系统	1.检查水泵，若叶轮磨损则更换叶轮，电机损坏则维修或更换电机；2.对管道进行全面检查，发现泄漏点及时修补或更换管道；3.定期监测水质，及时添加工业盐、水处理药剂，更换树脂；4.定期清洗集水盘并排污，一般每周至少一次，确保集水盘内无污水残留
设备运行模式切换异常	1.温度、湿度等传感器故障，导致系统无法准确获取环境参数； 2.程序控制系统故障，如控制逻辑错误、软件漏洞； 3.继电器、接触器等电气元件损坏，无法执行切换指令	1.检查传感器，用标准仪器校准传感器精度，若传感器损坏则更换；2.检查程序控制系统，重新加载正确的控制程序，修复软件漏洞；若控制主板故障，及时维修或更换；3.检查电气元件，用万用表检测元件通断情况，损坏的元件及时更换
制冷量不足	1.换热器换热效率下降（如前所述）； 2.喷淋水量不足，导致蒸发吸热效果差； 3.制冷剂侧间接蒸发冷却机组中，制冷剂泄漏或不足； 4.风机转速不足，空气循环量不够	1.按照换热器换热效率下降的解决方案进行处理；2.检查喷淋系统，调整变频泵参数，增加喷淋水量，确保喷淋均匀；3.检查制冷剂管路，查找泄漏点并修补，然后补充适量制冷剂；4.检查风机，调整风机转速，或维修、更换风机，确保空气循环量达到设计值


六、日常运维保养
日常运维保养是保障间接蒸发冷却技术稳定、高效运行，延长设备使用寿命的重要环节。运维人员需严格按照以下要求开展工作：
（一）设备部件检查
1.定期检查设备各核心部件：每周至少对风机、水泵、压缩机、喷淋装置等部件进行一次外观检查和运行状态检测。查看部件是否有异响、振动、漏油、漏水等异常情况，若发现问题，及时停机处理，避免故障扩大。
2.电气系统检查：每月对配电箱内的断路器、继电器、接触器等电气元件进行检查，查看接线是否松动、元件是否有过热痕迹。用万用表检测元件的通断情况和绝缘电阻，确保电气系统安全可靠。
（二）程序控制与参数监测
1.程序控制检查：每月检查程序控制系统的运行状态，模拟不同的环境参数，测试系统是否能准确切换运行模式。检查报警功能是否正常，如当水质超标、水压过低时，系统是否能及时报警并采取保护措施。
2.参数监测记录：每天记录设备运行参数，包括室外温度、室内温度、湿度、水压、水温、水电导率、pH值、风机转速、水泵频率等。通过分析参数变化趋势，及时发现潜在问题，如水电导率持续升高可能预示水质恶化，需提前采取处理措施。
（三）水系统维护
1.水质监测与处理：每周至少检测一次水系统水质，确保水质符合以下指标：水电导率一般不超过1000μS/cm，pH值控制在7-9之间，出水硬度根据设备要求调整（通常≤0.03mmol/L）。若水质超标，及时添加水处理药剂、更换树脂，或进行排水、补水操作。
2.集水盘与管道维护：每周清洗一次集水盘，清除盘内的泥沙、杂质，然后进行排污，防止污水回流污染水系统。每季度对管道进行一次全面检查，查看管道是否有腐蚀、堵塞情况，对管道进行除锈、疏通处理，确保管道畅通。
（四）换热器与喷淋系统维护
1.换热器清洗：普通间接蒸发冷却空-空换热机组的换热器翅片，每3-6个月清洗一次；制冷剂侧间接蒸发冷却机组的室外冷凝器翅片，每年至少清洗两次，应用在灰尘严重地区时，每隔3个月清洗一次。清洗时可采用高压水枪冲洗，或使用专用的翅片清洗剂浸泡后冲洗，确保翅片无积尘、结垢。
2.喷淋系统维护：每月检查喷嘴，清理喷嘴内的杂质，确保喷嘴喷雾均匀。每季度对喷淋管道进行冲洗，防止管道内杂质堆积堵塞喷嘴。定期检查喷淋水泵的运行状态，查看水泵密封是否良好，有无漏水情况，每半年对水泵进行一次润滑保养。
（五）风系统维护
1.过滤网更换：空调风系统的过滤网必须每月检查一次，根据过滤网的脏堵情况及时更换。更换过滤网前，需关闭设备电源，避免更换过程中产生安全隐患。更换完成后，将风机运行时间清零，以便准确记录风机运行周期。
2.风道检查：每季度对风道进行一次检查，查看风道是否有漏风、变形情况，若发现漏风，用密封胶或密封胶带修补；若风道变形，及时校正或更换，确保风道内空气流通顺畅，无短路、漏风现象。
（六）制冷剂侧机组专项维护
1.制冷剂泄漏检查：每半年对制冷剂侧间接蒸发冷却机组的制冷剂管路进行一次泄漏检查，可采用肥皂水涂抹或专用检漏仪检测。若发现泄漏点，及时修补，并补充适量制冷剂，确保制冷剂充注量符合设备要求。
2.冷凝器维护：除定期清洗冷凝器翅片外，每季度检查冷凝器的风扇运行状态，查看风扇叶片是否有变形、损坏，电机是否有异响。每半年对风扇电机进行一次润滑保养，确保风扇正常运行，提升冷凝器的散热效果。
通过以上全面、系统的日常运维保养工作，可有效减少间接蒸发冷却设备的故障发生率，保障设备长期稳定运行，为数据中心的安全、高效运营提供有力支持。

结语
间接蒸发冷却技术作为一种高效节能的冷却方案，在数据中心领域具有广阔的应用前景。通过深入了解其工作原理、关键技术、应用范围与限制，以及做好日常运维保养和故障处理，数据中心可充分发挥该技术的优势，降低能耗成本，提升冷却效率。随着技术的不断创新与完善，间接蒸发冷却技术将在数据中心绿色低碳发展中扮演更加重要的角色。
